软密封、硬密封闸阀的原理、种类和特点描述

来源:郑州蝶阀厂 浏览次数:发表时间:2019-05-28
河南郑州蝶阀厂股份有限公司生产的软密封闸阀和硬密封闸阀,质量优,价格优,售后服务优。
产品原理:
    软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹,经过闸板中间的螺母以及阀体上的导槽,将旋转运动变为直线运动,也便是将操作转矩变为操作推力。敞开阀门时,当闸板提高高度等于阀门通径的1:1倍时,流体的通道彻底疏通,但在运行时,此方位是无法监督的。实际运用时,是以阀杆的极点作为标志,即开不动的方位,作为它的全开方位。为考虑温度改变出现锁死现象, 通常在开到极点方位上,再倒回 1/2-1圈,作为全开阀门的方位。因而,阀门的全开方位,按闸板的方位(即行程〉来确认。本类阀门在管道中一般应当水平装置。

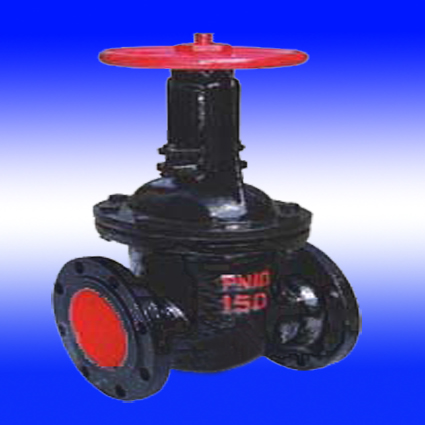

软密封闸阀图片
www.uqfm.com
通用要求:
软密封闸阀的操作组织
    1、软密封闸阀操作时的启闭方向,一律应顺时针封闭。
    2、由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,便是大口径阀门亦应在200-600转内。
    3、为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。
    4、软密封闸阀启闭操作端应为方榫,且尺度标准化,并面向地上,以便人们从地上上可直接操作。带轮盘的阀门不适用于地下管网。
    5、软密封闸阀启闭程度的显现盘
①软密封闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显现盘的外壳上,一律面向地上,刻度线刷上荧光粉,以示醒目;
②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿运用铝皮制造;
③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉确认。

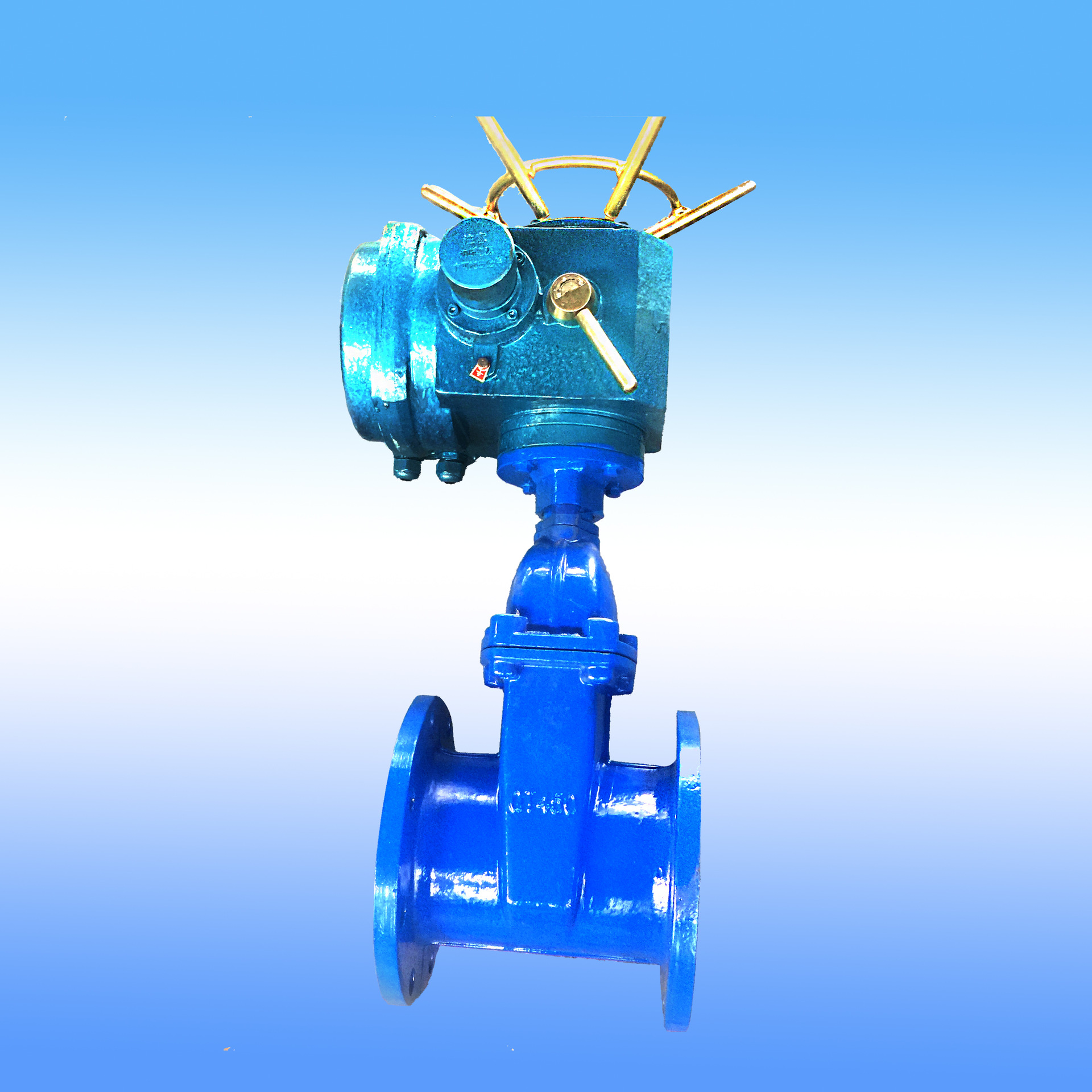

硬密封闸阀图片
www.uqfm.com

硬密封闸阀品种:
    按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹方位划分,可分为明杆闸阀和暗杆闸阀两种。硬密封闸阀封闭时 , 密封面能够只依托介质压力来密封 , 即依托介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这便是自密封。大部分闸阀是选用强制密封的 , 即阀门封闭时,要依托外力强即将闸板压向阀座 , 以保证密封面的密封性。
硬密封闸阀的闸板随阀杆一同作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,经过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也便是将操作转矩变为操作推力。敞开阀门时,当闸板提高高度等于阀门通径的1:1倍时,流体的通道彻底疏通,但在运行时,此方位是无法监督的。实际运用时,是以阀杆的极点作为标志,即开不动的方位,作为它的全开方位。为考虑温度改变出现锁死现象 , 通常在开到极点方位上 , 再倒回 1/2-1圈 , 作为全开阀门的方位。因而 , 阀门的全开方位,按闸板的方位(即行程>来确认。有的闸阀 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提高 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
硬密封闸阀品种特色:
    分量轻:本体选用高档球黑铸铁制成,分量较传统闸阀分量减轻约20%~30%,装置修理便利。平底式闸座:传统的闸阀往往在通水洗管后即因外物比如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,简单造成无法封闭严密而形成漏水现象,弹性座封闸阀底部选用与水管机同的平底设计,不易造成杂物淤积,使流体疏通无阻。全体包胶:闸板选用高品质的橡胶进行全体内、外包胶,欧洲一流的橡胶硫化技能使得硫化后的闸板能够保证准确的几何尺度,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水精铸阀体:阀体选用精密铸造,准确的几何尺度使得阀体内部无需任何精加工即可保证阀门的密封性。
