关于波纹管补偿器的要点介绍

来源:郑州蝶阀厂 浏览次数:发表时间:2019-05-29

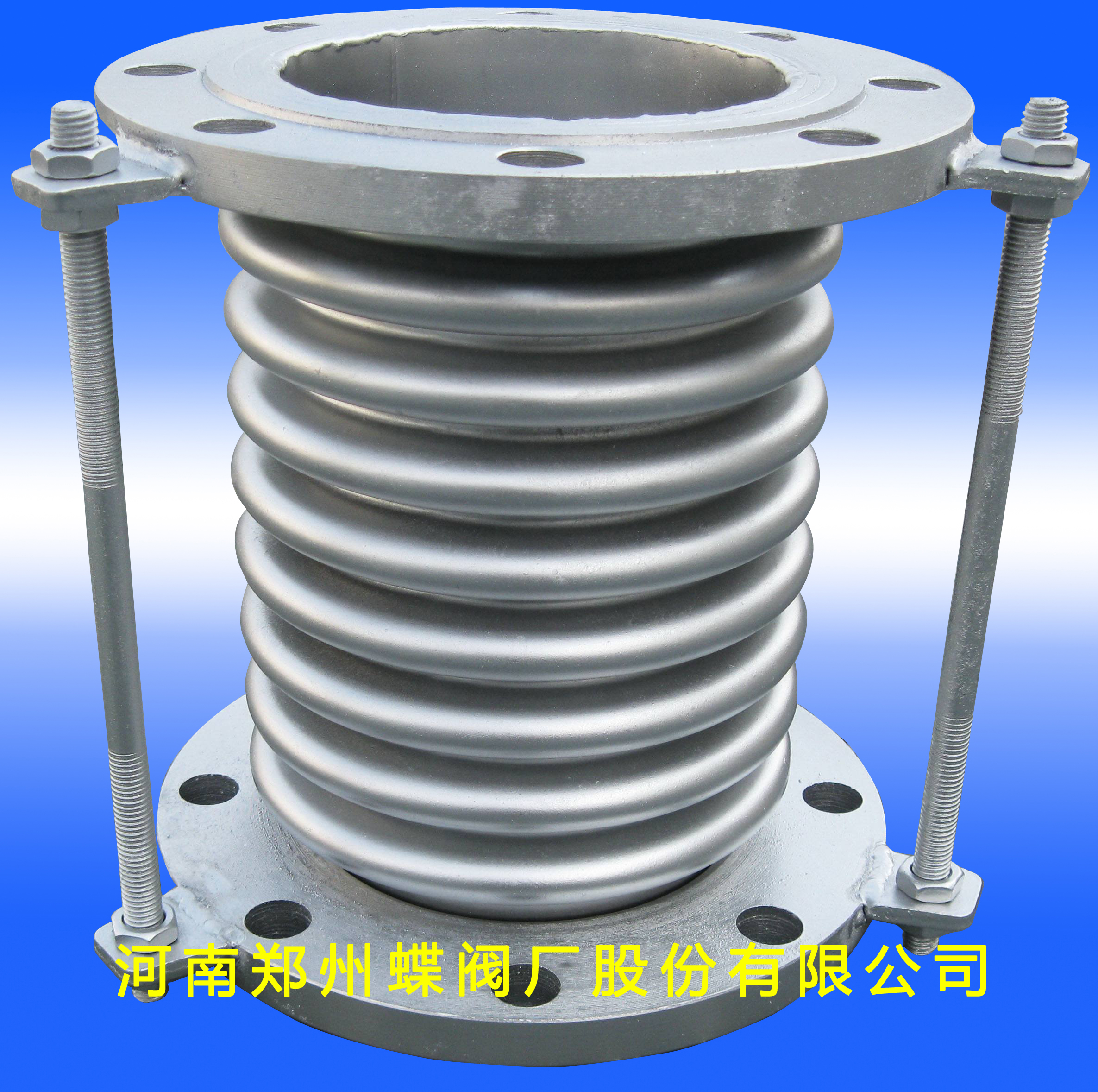

波纹管补偿器简介:
    波纹补偿器,习惯上也叫膨胀节,或弹性节。由构成其作业主体的波纹管和端管、支架、法兰、导管等附件组成。首要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到下降管道变形应力和进步管道运用寿数的效果。波纹补偿器衔接方法分为法兰衔接和焊接两种。直埋管道补偿器一般采用焊接方法。
作业原理:
    波纹补偿器是用以利用波纹补偿器的弹性元件的有用弹性变形来吸收管线、导管或容器由热胀冷缩等原因此发生的尺度改变的一种补偿装置,属于一种补偿元件。可对轴向,横向,和角向位移的的吸收。
检测方法:
     不同类型的波纹补偿器补偿形式不同,首要有轴向、横向、角向以及组合补偿方法。对一起存在多种位移的波纹补偿器,要对其各种位移进行合成,求出总等效轴向位移,检测是对总等效轴向位移而言。也便是说,波纹补偿器公称位移的检测是对总等效轴向位移检测。通用类波纹管的公称位移,实际上便是波纹管给定的名义位移变形的才能对于用波纹管制成的膨胀节(补偿器)、补偿器而言,一般称为补偿量,反映了波纹管吸收体系位移的才能,表明在必定条件下,产品所具有的最大的补偿才能。波纹管在正常作业时,要吸收体系位移而发生位移变形,一起还要确保必定次数的正常安全作业位移循环次数。因此波纹管在规划时,依据每一个波能够接受的位移巨细,规划有必定的波纹数,当每个波都在均匀地接受位移载荷,没有局部超负荷时,波纹管能够正常的作业。
类别:
    (1)、一次性波纹管补偿器
    (2)、U型金属膨胀节波纹管补偿器
    (3)、三维煤粉专用波纹补偿器
    (4)、铰链波纹补偿器(JJL型)
    (5)、平衡型曲管压力波纹补偿器
    (6)、球型QB型不锈钢波纹补偿器等等。
原料:
    不锈钢,有直筒型、复式、角向型和方型等四种类型。不锈钢补偿器可补偿轴向、横向、角向、具有无推力、简化支座规划、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。
装置运用:
    1、补偿器在装置前应先检查其类型、规格及管道装备状况,有必要符合规划要求。
    2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向共同,铰链型补偿器的铰链滚动平面应与位移滚动平面共同。
    3、需求进行“冷紧”的补偿器,预变形所用的辅佐构件应在管路装置完毕后方可撤除。
    4、严禁用波纹补偿器变形的方法来调整管道的装置超差,以免影响补偿器的正常功能、下降运用寿数及添加管系、设备、支承构件的载荷。
    5、装置过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
    6、管系装置完毕后,应尽快撤除波纹补偿器上用作装置运输的黄色辅佐定位构件及紧固件,并按规划要求将限位装置调到规则方位,使管系在环境条件下有充分的补偿才能。
    7、补偿器一切活动元件不得被外部构件卡死或限制其活动范围,应确保各活动部位的正常动作。
    8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或滚动。对用于气体介质的补偿器及其衔接管路,要注意充水时是否需求增设暂时支架。水压试验用水清洗液的96氯离子含量不超越25PPM。
    9、水压试验完毕后,应尽快排波壳中的积水,并迅速将波壳内表面吹干。
   10、与补偿器波纹管触摸的保温材料应不含氯。
