阀门垫片的密封原理

来源:郑州蝶阀厂 浏览次数:发表时间:2019-10-11
    河南郑州蝶阀厂生产的硬密封蝶阀,密封严密,泄漏为零。那么阀门垫片的密封原理是什么呢,静密封是两个连接件中间夹上垫片来实现密封的,静密封的结构形式很多,有平面垫。梯形(椭圆)垫、透镜垫、锥面垫、液体密封垫、O形圈以及各种自密封垫片等。这些垫片按制作材料有非金属垫片、金属垫片、复合材料垫片三大类。为了不同性质的介质的需要,垫片分为很多种。垫片是解决密封处“跑、冒、滴、漏”的重要零件。因此,垫片的安装是一个很重要的环节。

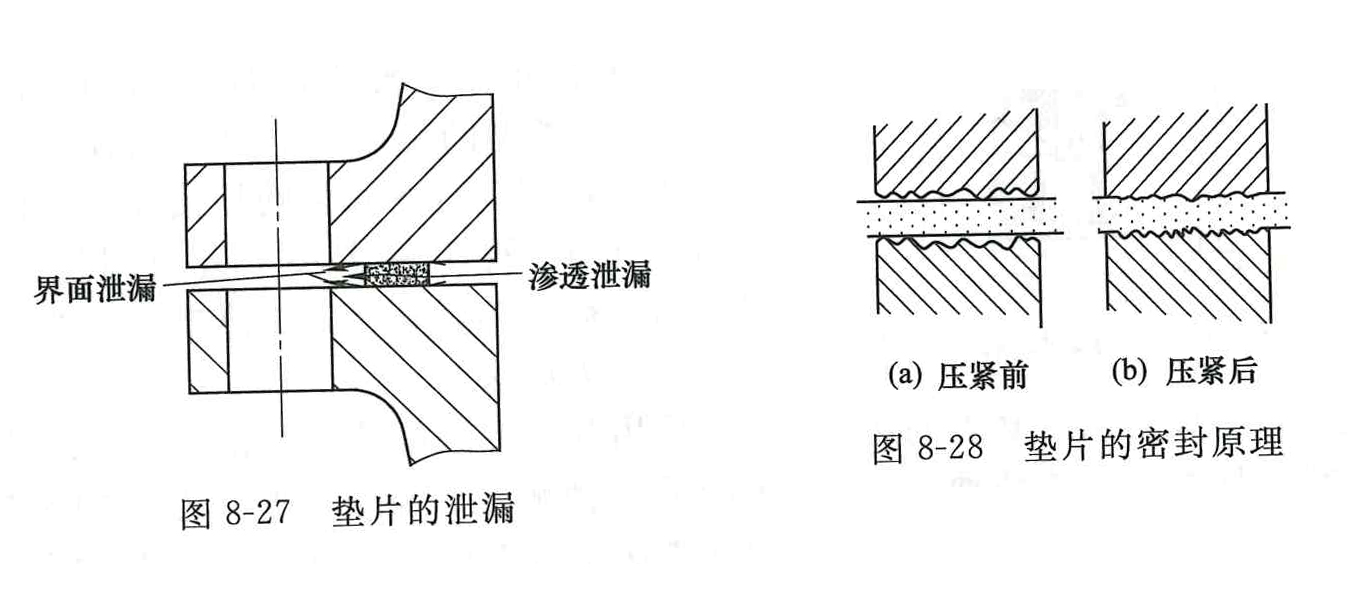

    静密封处泄漏种类,静密封处的泄漏有两种,即界面泄漏和渗漏,如图8-27所示。
    界面泄漏是指介质从垫片表面与连接件接触的密封面之间渗漏出来的一种泄漏形式。界面泄漏与静密封面的形式、密封面的表面粗糙度、垫片的材料性能及垫片安装质量(位置与比压)等因素有关。渗透泄漏是指介质从垫片的毛细孔中渗透出来的一种泄漏形式。组织疏松的植物纤维、动物纤维、矿物纤维材料制作的垫片容易渗透泄漏。通常所说的“阻止渗透”、“无泄漏”,只不过渗透量非常微小,肉眼看不到渗透泄漏。
    密封原理,图8-28是垫片的密封原理,图中的密封面和垫片是放大了的微观几何图形,当垫片在密封面之间未压紧前,垫片没有塑性变形和弹性变形,介质很容易从界面泄漏,当垫片压紧后,垫片开始变形,随着压紧力增加,垫片比压增大,垫片变形越大,由于垫片表面层变形,垫片被挤压进密封面的波谷中去,填满整个波谷,组织介质从界面渗透出来,垫片中间部分在压紧力的作用下,除有一定的塑性变形外,还有一定的弹性变形,两密封面在某些因素(如管线冷缩、管内压力增大等)的作用下,间距变大时,垫片具有回弹力,随之变厚,填补密封面间距的变大,阻止介质从界面泄漏。
    影响泄漏的因素,垫片的渗透泄漏与介质的压力、渗透能力、垫片材料的毛细孔大小、长短,对垫片施加压力的大小等因素相关。介质的压力大而黏度小,垫片的渗透量小,连接件中的垫片压得越紧,垫片中的毛细孔也将逐渐缩小,介质从垫片中的渗透能力将大大减小,甚至认为阻止了介质的渗透泄漏,给垫片施加适当的预紧力,是保证垫片不产生或者延迟产生界面泄漏和渗透泄漏的重要手段,当然,给垫片施加的预紧力不能过大,否则会压坏垫片,使垫片失去密封效能。
