截止阀的结构特性

来源:郑州蝶阀厂 浏览次数:发表时间:2019-10-21

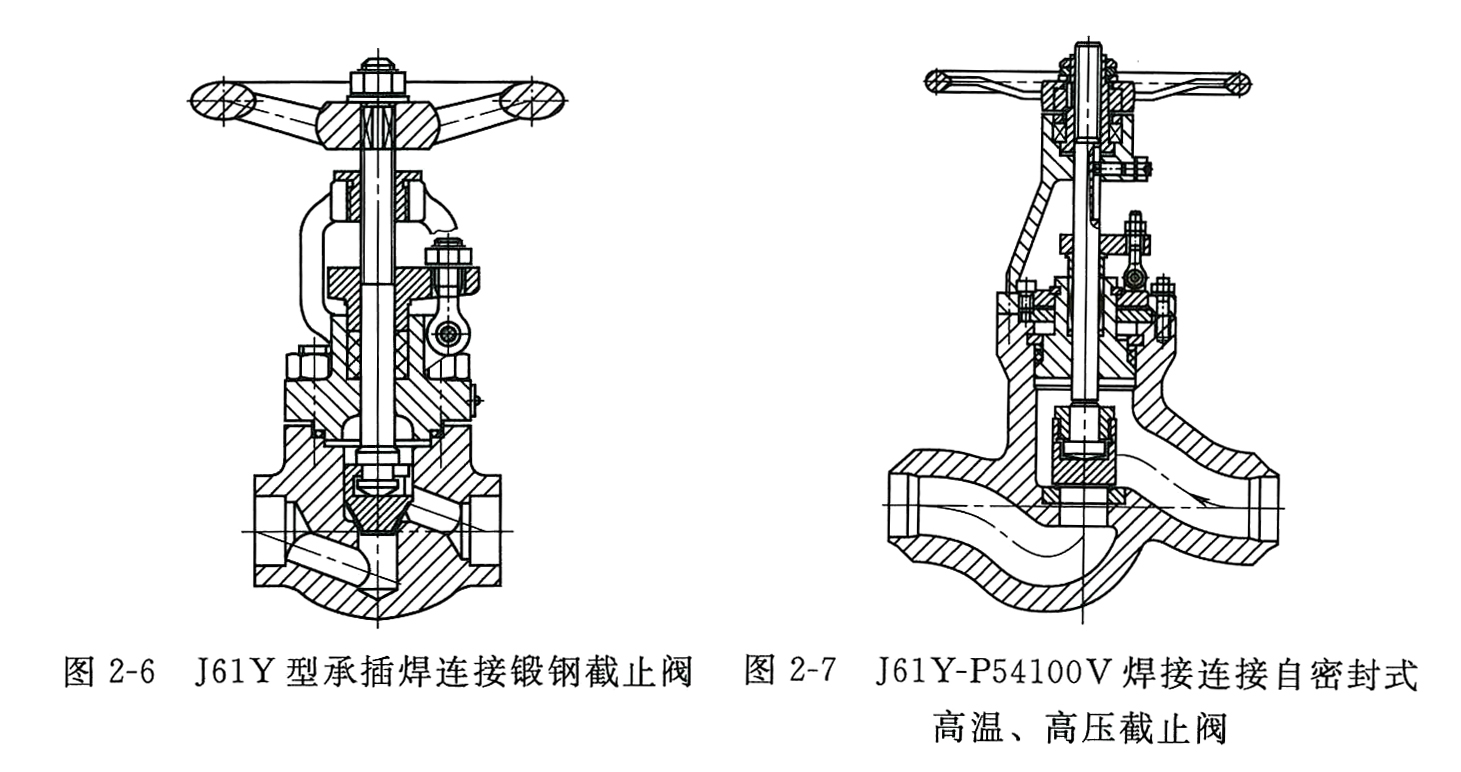

      郑州蝶阀厂生产的气动蝶阀截止阀的结构主要有阀体、阀盖、阀杆、阀杆螺母、阀瓣、阀座、填料函、密封填料、填料压盖及传动装置等组成。阀体与阀盖,截止阀阀体、阀盖可以铸造,也可以锻造。铸造阀体、阀盖用于大通径的阀门,一般用于≥DN50。低压阀门小通经也有采用铸造的。锻造阀体、阀盖一般都用于≤DN50的高温、高压阀门,如图2-6所示。截止阀还可采用锻焊以及管板焊接等结构形式。阀体与阀盖一般采用螺纹或法兰连接,在高压截止阀中,阀体与阀盖连接,目前电站多采用无中法兰压力密封结构,密封圈采用成形填料,借介质压力压紧楔形密封圈来达到密封。介质压力越高,密封性能好,见图2-7。截止阀阀体的流道可分为直通式、直角式和直流式。
      直通式截止阀,铸造的直通式阀体进出口通道之间有隔板,见图2-8,故流体助力很大。角式截止阀,角式阀体的进出口通道的中心线成直线,介质流动方向也将变成90°角。角式阀体多采用铸造,适用于压力高,通经小的截止阀。直流式截止阀,直流式阀体用于斜杆式截止阀,其阀杆轴线与阀体通道出口端轴线成一定锐角,通常为45°~60°,其介质基本上为直线流动,故称为直流式截止阀,他的阻力损失比前两者均小。
      截止阀的特点:结构比闸阀简单,制造与维修都较方便。密封面啊不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。启闭时,阀瓣行程小,因而截止阀高度比闸阀小,单结构长度比闸阀长。
      截止阀的缺点:启闭力矩大,启闭较费劲,启闭时间较长。流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。全开时阀瓣经常受冲蚀。
