节流阀的结构形式和特点用途描述

来源:郑州蝶阀厂 浏览次数:发表时间:2019-11-26
    河南郑州蝶阀厂不仅生产手动蝶阀、电动蝶阀、气动蝶阀、软密封蝶阀、硬密封蝶阀、法兰蝶阀等。而且还生产截止阀、节流阀、调节阀、球阀、闸阀等各种阀门,下面简单介绍下节流阀的结构形式和特点用途。
节流阀:通过阀瓣改变通道截面积而达到调节流量和压力的阀门称为节流阀。
节流阀的种类:

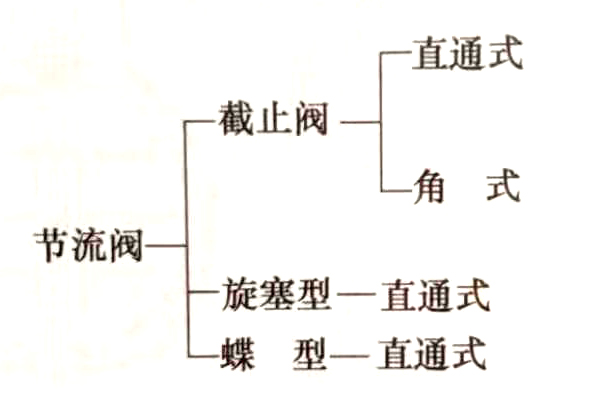

    根据结构形式,节流阀可以分成以下类型:
    节流阀的用途和特点:节流阀用于调节介质流量和压力,截止型节流阀用于小口径阀门,其调节范围较大,也较精确。旋塞型适用于中、小口径,蝶型适用于大口径。近年来,也出现了大口径(DN500)截止型节流阀,主要用于灰渣水排放管道上。节流阀不宜作为截断阀用,因阀瓣长期用于节流,密封面易被冲蚀,影响密封性能。我国节流阀多采用截止型,其公称尺寸DN3~200,公称压力不大于PN320,工作温度t≤450℃。
    节流阀的结构:通常所说的节流阀指的是截止型节流阀,节流阀与截止阀的机构基本一样,所不同的是节流阀的阀瓣可起调节作用,通常将阀杆与阀瓣制成一体(图2-26)。
    节流阀的阀瓣具有多种结构形式,窗形用于较大的通径,塞形用于较小的通径,针形用于很小的通径,节流阀的共同特点是阀瓣在不同高度时,阀瓣与阀座所形成帘面积也响应地变化,调节阀座通道和截面积,就可调节压力和流量,节流阀阀杆螺纹和螺距比截止阀阀杆螺纹的螺距小,以便进行精确的调节。
    针形节流阀主要用于仪表上火轻质油品上作取样阀及放空阀,由于通道小、易堵塞、不宜用于黏度大、易结焦、含有固体颗粒状的介质。
