什么是三偏心蝶阀

来源:郑州蝶阀厂 浏览次数:发表时间:2021-02-28
    三偏心蝶阀的结构特点,第一偏心是阀杆偏离密封面,第二个偏心是阀杆偏离管道及阀门通道的轴线,第三个偏心是阀座锥面与管道轴线的夹角,这种结构使阀座与蝶板密封圈在蝶阀的整个启闭过程中完全脱离,设计过程中使压力角大于摩擦角,这样完全消除了摩擦,属力矩关闭型,有利于密封。如果设法消除阀杆与轴承,轴承与阀体配合中的间隙,则可实现双向密封,密封等级可达FCI 70-2中的VI级。

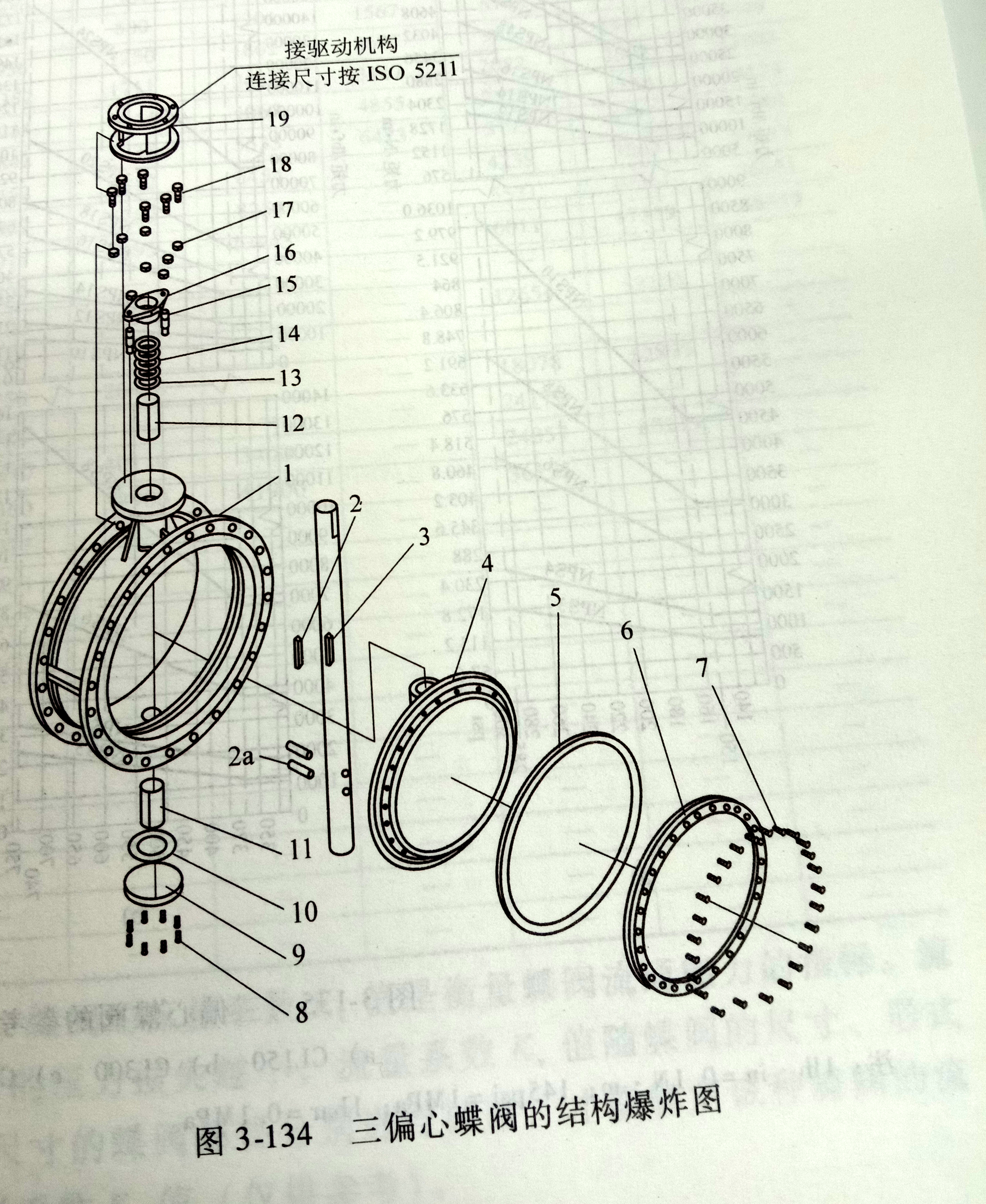

    三偏心蝶阀的结构及材料如图3-134所示:
