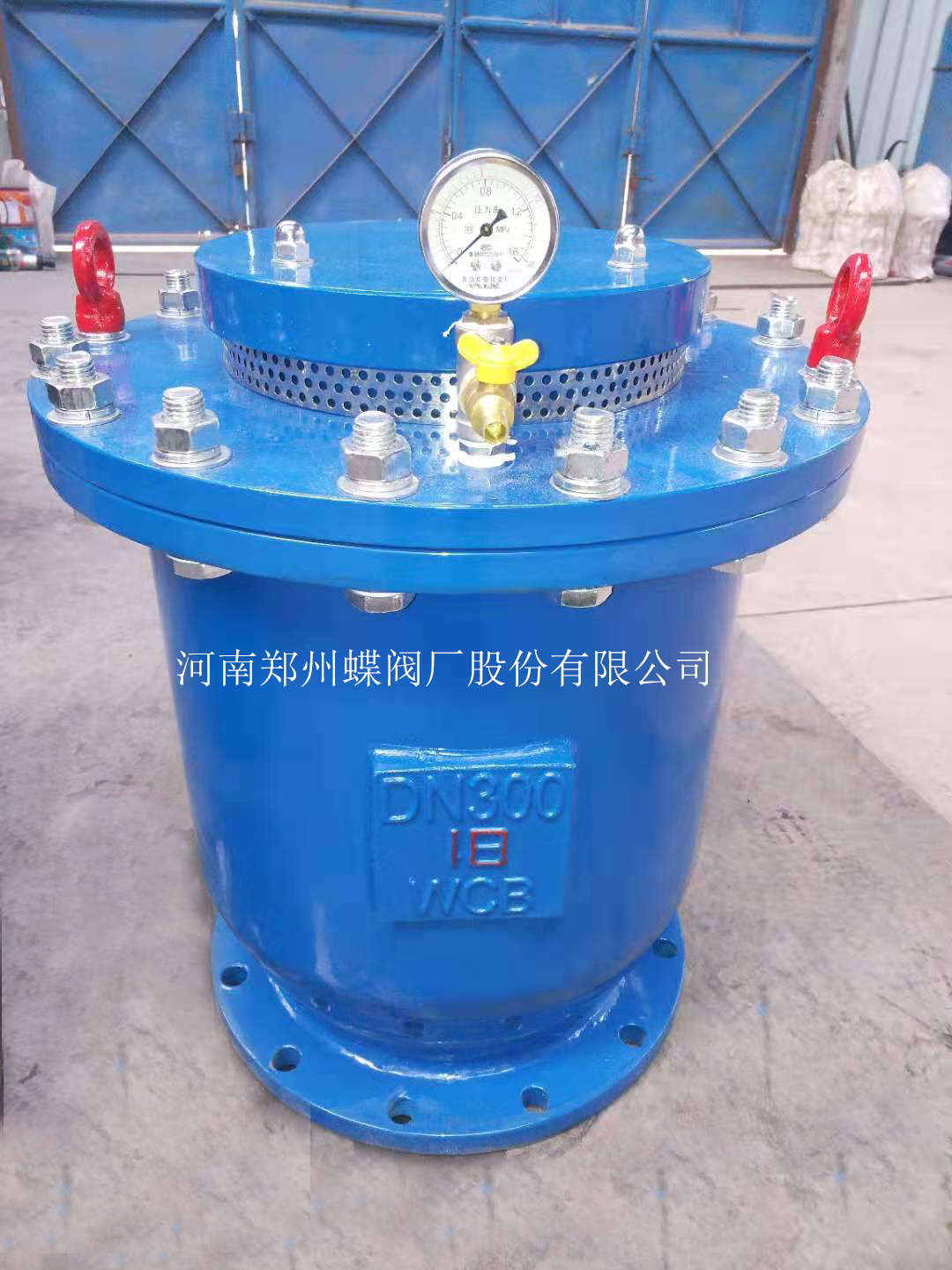

复合式排气阀的作用原理是什么呢?

来源:郑州蝶阀厂 浏览次数:发表时间:2021-06-30
复合式排气阀的作用原理:
1、当管内开始充水时,浮体停留在开启位置,进行大量排气;阀内水面上升,浮体上浮,使排气阀自动关闭,停止排气;当管道输水正常运行时,水中的小量空气聚集在阀内一定程度时,阀内水位下降,浮体随之下降,此时空气由小阀口排出,当水泵突然事故停机,管道内产生水锤负压时,此时大阀口迅速开启,大量吸入空气,确保管线安全。
2、排气阀符号《给水管道复合式快速进排气阀》GJ/T217-2005的规定,排气塔为圆状整阀体,总高度不超度650mm。
3、空气关闭压力ΔP不小于0.1 MPa,水关闭压力不小于0.02 MPa。

4、复合式排气阀每小时排气量表     按每秒流速1.5~3.0米计算
规格DN 25 50 80 100 150 200 250 300 350 400
m3/h  Min 4 10 25 40 61 83 100 170 240 330
m3/h  Max 8 20 50 80 122 166 200 340 480 660

5、阀体与阀盖采用球墨铸铁(或Q235),极限破坏压力不大于2.4MPa,阀体壳体和密封试验应按标准JB/T9092-1999的规定。
6、浮体及附件均为不锈钢304制造,浮体不卡不漏,并能承受2.0 MPa静水压力,且浮体不得变形。其物理化学指标符合国家标准GB3280-84的有关要求。
7、密封圈采用NBR橡胶,其物理化学指标符合GB/T16859-96的有关要求.
8、阀门材料的卫生性能符合国家卫生GB/T17219标准。
9、产品标志内容:制造厂名、生产日期、工程压力、规格、型号。
