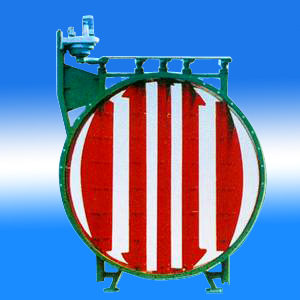

百叶阀D941W型
来源:郑州蝶阀厂 浏览次数:1416发表时间:2019-12-30

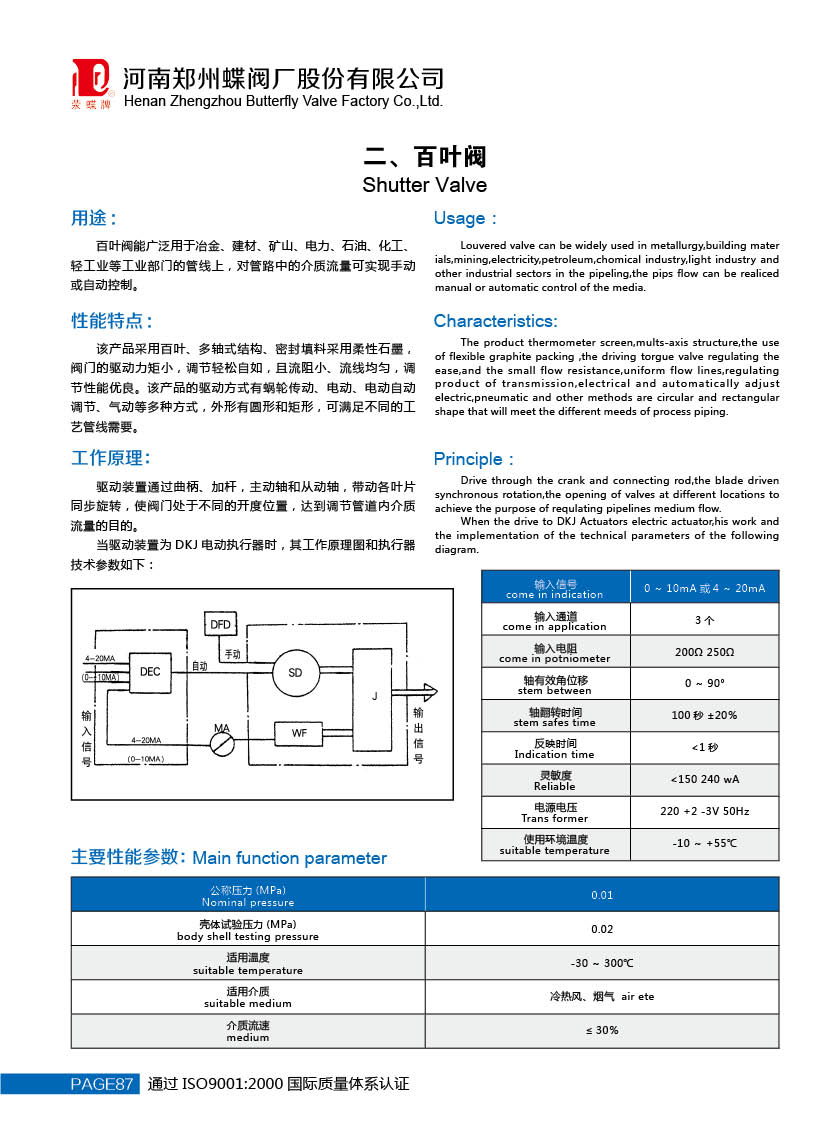

用途:
百叶阀能广泛用于冶金、建材、矿山、电力、石油、化工、轻工业等工业部门的管线上,对管路中的介质流量可实现手动或自动控制。
性能特点:
该 新产品采用百叶、多轴式结构、密封填料采用柔性石墨、阀门的驱动力矩小,且流阻小,流线均匀,调节性能优良。该产品的驱动方式有蜗轮传动、电动、电动自动调节、气动等多种方式,外形有圆形和矩形,可满足不同的工艺管线需要。
工作原理:
驱动装置通过曲柄、加杆、主动轴和从动轴、带动各叶片同步旋转,使阀门处于不同的开度位置,达到调节管道内介质流量的目的。

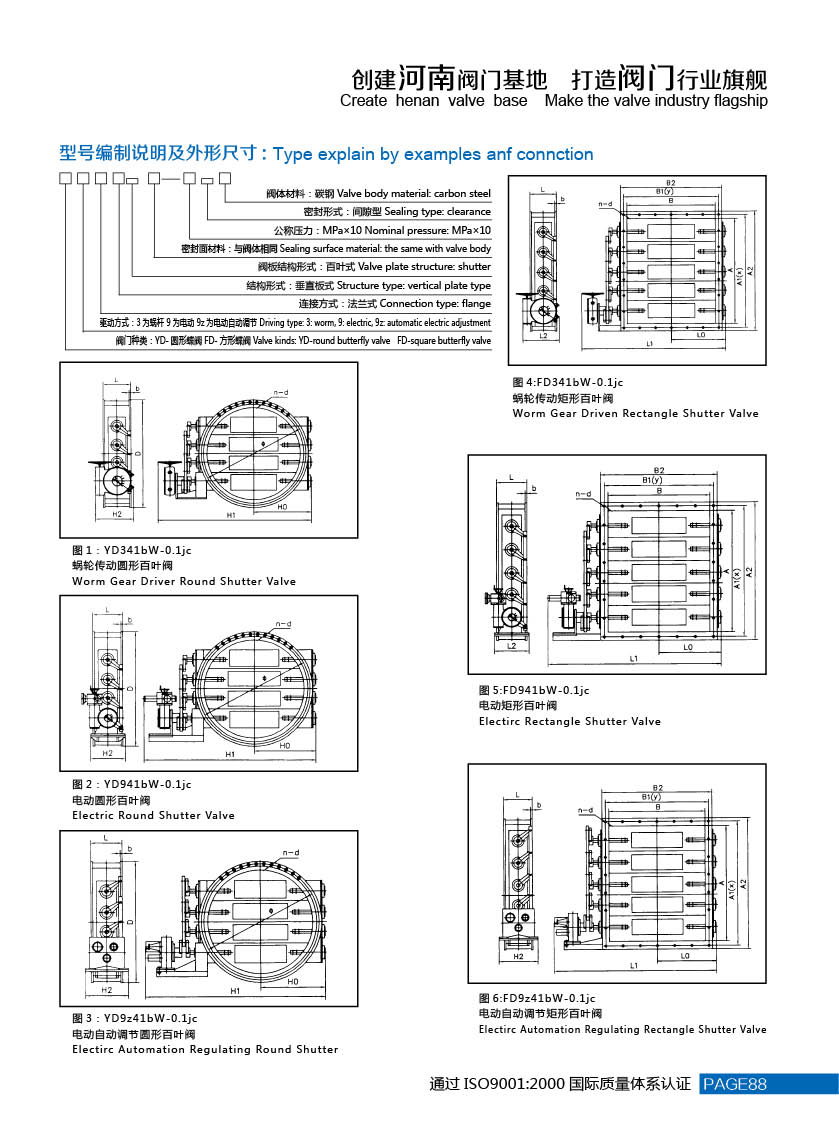

图纸:
