使用闸门时启闭机与闸门的正确布置

来源:郑州蝶阀厂 浏览次数:发表时间:2021-06-23

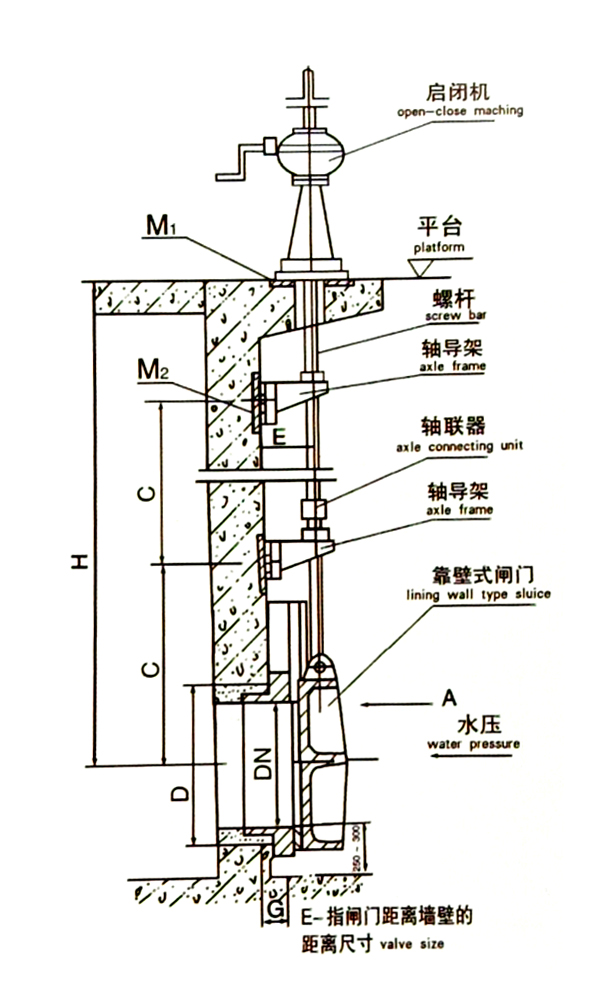

启闭机与闸门的布置图:
1、启闭机应根据表中启闭力及自动化程度确定,具体可参考启闭机样本。
2、平台设计负荷应考虑正反双向承受(关闭力参考开启力)
3、轴导架是根据井深不同而设定的,设定时应与联轴器不干涉。(工作时整个螺杆,联轴器闸门盖都作上下移动,称为升杆式;工作时丝杆不移动闸门盖上下移动称为暗杆闸门)。
4、反向承压闸门应特殊订货,正向承压闸门当用于承受反向水压时,水头应<2.5m。
5、本厂可承制特殊材料或特殊形式闸门。
6、暗杆闸门宜装于风景区或道路中间的窨井内,此种闸门带开启装置,无专用启闭机。
7、订货时应注明H,并注明单独(或配套启闭机)的具体型号规格。
8、本厂供货不含任何予埋件,所有闸门布置参照上图。
9、本厂所供技术资料以此为准,样本修订不另行通知。
