软密封闸阀

来源:郑州蝶阀厂 浏览次数:发表时间:2019-06-27

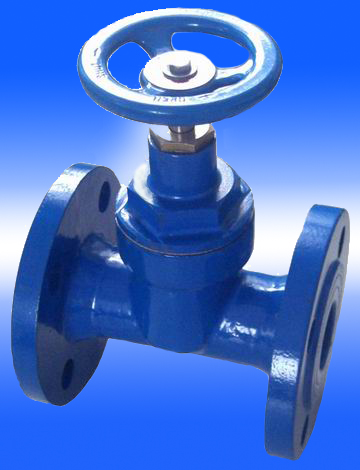

产品名称:软密封闸阀1

产品型号:SBZ45X-10/16

产品特点
         该阀门只能用特制的扳手开关,具有操作简单,使用方便,经久耐用的特点。可防止他人私自开关阀门,安装在自来水管道上或其他管道上可有效避免偷用现象。
 技术参数

 型号

 SBZ45X-10

 SBZ45X-16

 公称压力  1.0MPa(10kgf/cm2)  1.6MPa(16kgf/cm2)
 公称通径  40~400mm  40~400mm
 密封实验压力  1.1MPa(11kgf/cm2)  1.76MPa(17.6kgf/cm2)
 强度实验压力  1.5MPa(15kgf/cm2)  2.4MPa(24kgf/cm2)
 适用温度  ≤120℃  ≤120℃
 适用介质  水、油品、水暖及其他非腐蚀性流体  水、油品、水暖及其他非腐蚀性流体
 驱动方式

 手动

 手动

 亦可根据客户要求,提供具有特殊技术参数的产品


适用范围
        可用于城镇给排水管网、小区供水管理、小区供暖管理、园林绿化、油品等行业。
 阀门材料表
 阀体  灰铸铁、球墨铸铁
 闸板  灰铸铁、球墨铸铁、NBR、EPDM、HTV
 阀盖  灰铸铁、球墨铸铁
 阀杆  不锈钢
 密封套  黄铜
 阀杆螺母  黄铜
 密封圈   NBR、HTV
 专用扳手 碳钢
 制造规范
         阀门连接尺寸符合GB17241.6-1998标准,阀门结构长度符合GB/T12221-1989短系列标准,压力试验符合GB/T13927-1992要求。
 数据表(单位:mm)

 公称通径(DN)

结构长度

 H

 螺栓



 10Kg

 16Kg

参考重量kg

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

 40

 165

 170

 110

 19

 4

 M16

 110

 19

 4

 M16

 7

 50

 178

 185

 125

 19

 4

 M16

 125

 19

 4

 M16

 9

 65

 190

 205

 145

 19

 4

 M16

 145

 19

 4

 M16

 12

 80

 203

 310

 160

 19

 8

 M16

 160

 19

 8

 M16

 20

 100

 229

 340

 180

 19

 8

 M16

 180

 19

 8

 M16

 27

 150

 267

 430

 240

 23

 8

 M20

 240

 23

 8

 M20

 50

 200

 292

 520

 295

 23

 8

 M20

 295

 23

 12

 M20

 80

 250

 330

 545

 350

 23

 12

 M20

 355

 28

 12

 M24

 120

 300

 356

 660

 400

 23

 12

 M20

 410

 28

 12

 M24

 160

 400

 406

 915

 515

 28

 16

 M24

 525

 31

 16

 M27

 280

 500

 457

 1110

 620

 28

 20

 M24

 650

 34

 20

 M30

 450

 公称通径(DN)

结构长度

 H

 螺栓



 10Kg

 16Kg

参考重量kg

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

 40

 165

 170

 110

 19

 4

 M16

 110

 19

 4

 M16

 7

 50

 178

 185

 125

 19

 4

 M16

 125

 19

 4

 M16

 9

 65

 190

 205

 145

 19

 4

 M16

 145

 19

 4

 M16

 12

 80

 203

 310

 160

 19

 8

 M16

 160

 19

 8

 M16

 20

 100

 229

 340

 180

 19

 8

 M16

 180

 19

 8

 M16

 27

 150

 267

 430

 240

 23

 8

 M20

 240

 23

 8

 M20

 50

 200

 292

 520

 295

 23

 8

 M20

 295

 23

 12

 M20

 80

 250

 330

 545

 350

 23

 12

 M20

 355

 28

 12

 M24

 120

 300

 356

 660

 400

 23

 12

 M20

 410

 28

 12

 M24

 160

 400

 406

 915

 515

 28

 16

 M24

 525

 31

 16

 M27

 280

 500

 457

 1110

 620

 28

 20

 M24

 650

 34

 20

 M30

 450
